Wysięgniki stacjonarne samowspinające

System kolumnowy RS-850

Wysięgniki MX firmy Putzmeister wznoszą się automatycznie dzięki wykorzystaniu agregatu hydraulicznego i siłownika. Hydrauliczny mechanizm wznoszący jest wbudowany w profil modułowy kolumny i umożliwia wypychanie kolejnych modułów kolumny stopniowo w górę. W tym samym czasie, na kolumnie wznoszony jest także rurociąg. Dodatkowe rury mogą w ten sposób być wygodnie montowane na końcu kolumny. Gdy proces jest zakończony może być powtarzany tak długo jak jest to potrzebne poprzez wciąganie cylindra wznoszącego do góry wyciągarką wzdłuż szyny prowadzącej.

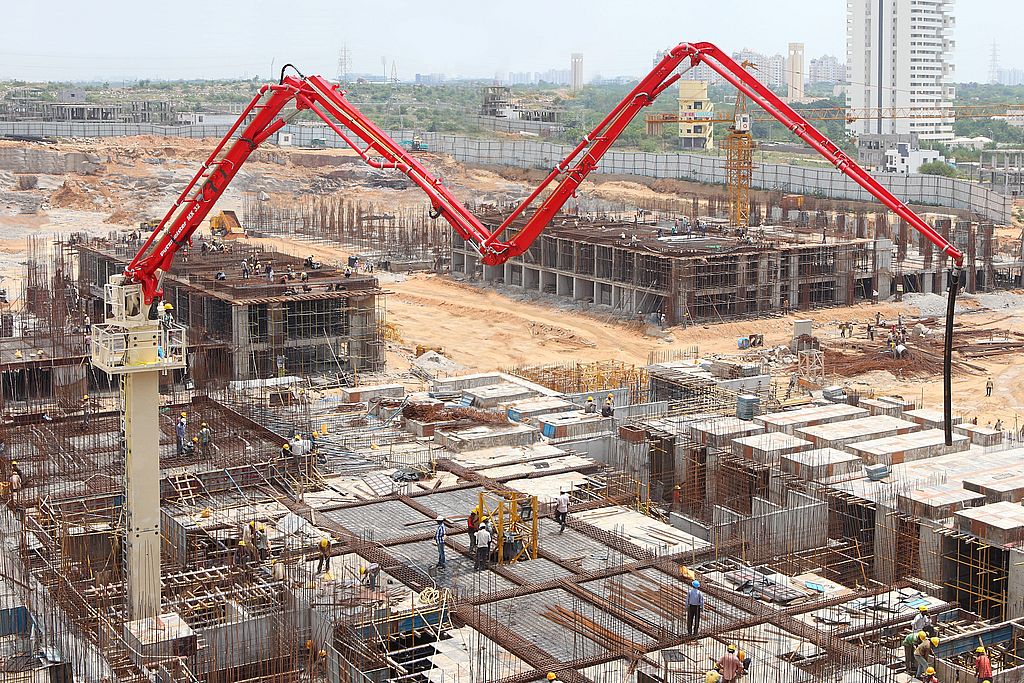

Wysięgniki stacjonarne samowspinające Putzmeister 01

Główne elementy i cechy:

  • Kolumny modułowe o standardowych długościach 1,5m, 3m, 6m, 9m, i 10,5m.
  • Automatyczny proces wznoszenia oparty na mechanizmie hydraulicznym,
  • Stopa wsporcza utrzymująca kolumnę bezpiecznie na płycie,
  • Proste łączenie kolumn wykorzystujące zapięcia wielokrotnego użytku,
  • Adapter między kolumną RS-850, a cokołem wysięgnika zapewniający idealne dopasowanie,
  • System szybkiego demontażu ułatwiający transport i szybki montaż wysięgnika,
  • Demontowalna platforma obsługowa ułatwiaja jej transport,
  • Kolumny wznoszące są dostępne jako 10,5 m lub 1,5 m elementy dla wysokich projektów z samo wznoszącym mechanizmem
Wysięgnik MX Putzmeister 01

Fundament

Elementy składowe fundamentu i zabezpieczenia kolumny.

  • krzyżakowa baza z balastem,
  • bolce kotwiące,
  • kosz mocujący/stabilizujący siłownika,
  • 4 podkłady bazowe,
  • kotwy zabezpieczające,
  • szalunek,
  • szpilki wielokrotnego użytku zabezpieczające części kolumny.

Punkt łączenia:

  • szybki system łączenia i rozłączania, ułatwiający relokację i transport,
  • technologia łączenia 4G zapewniająca szybki i łatwy montaż,
  • w głównym punkcie łączenia, zespół ramion może być zdjęty z cokołu w bardzo krótkim,  czasie. Silnik elektryczny, elementy hydrauliczne i kontrolujące maszt są wbudowane w cokół.

Rurociągi

Rurociąg SK cechuje się:

  • wysoką elastycznością i rotacyjnością w punktach łączenia,
  • możliwością przemieszczania do 2°,
  • standardowe rurociągi wysięgnika,
  • wytrzymałością ciśnienia do 85 bar pompowanego materiału.

Rurociąg ZX cechuje się:

  • całkowitą odpornością na wycieki,
  • wysoka odpornością na ścieranie,
  • możliwością bezpiecznego operowania dzięki połączeniom na śruby mocujące,
  • wysoką odpornością na ciśnienie – aż do 250 bar.

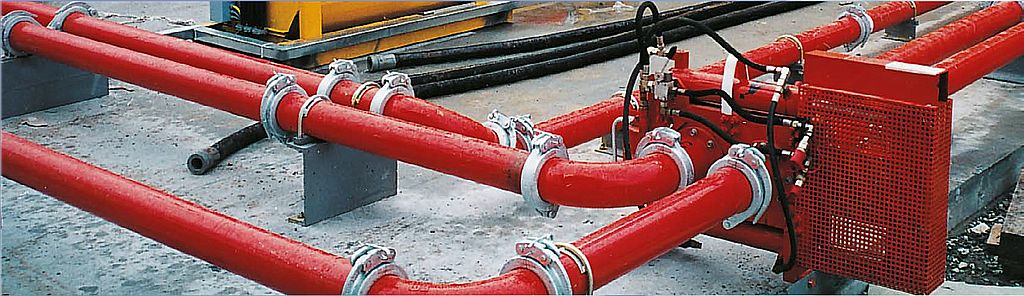

Rurociąg ZX 01

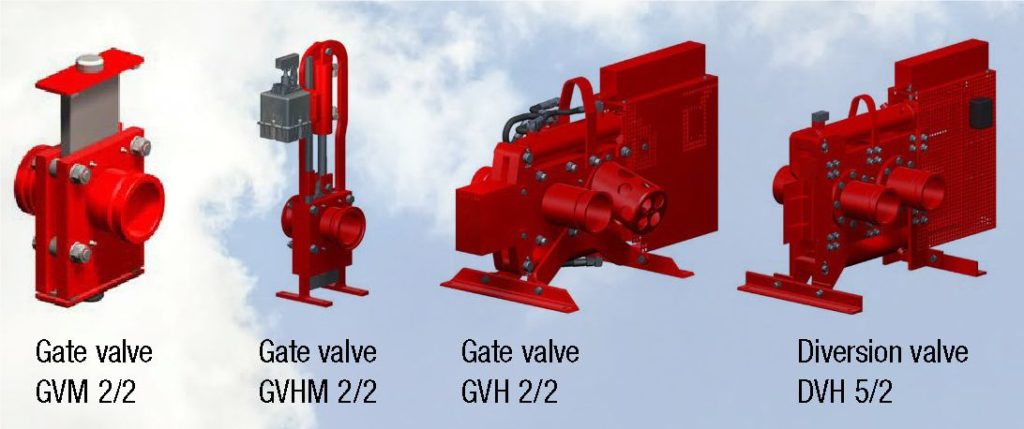

Zasuwy rozdzielające i odcinające

Zasuwy stosowane w systemach kolumnowych RS 850 dzielą się na:

  • zasuwy GVM – obsługiwane manualnie,
  • zasuwy GVH – obsługiwane hydraulicznie,
  • zasuwy DVH – pozwalające na rozdzielanie materiału z jednej pompy na 2 różne rurociągi.
Zasuwy rozdzielające i odcinające
